建筑隔音卷材_楼面隔音卷材_佳德

以下是几种常见楼层隔音材料的生产流程介绍：

环保橡胶隔音建筑材料生产流程

原料称量**：按要求称量各组分原料，包括硅烷偶联剂、稀土氧化物填料、玻璃微珠、矿石粉末、异戊橡胶、氟硅橡胶、硫化剂、热稳定剂、交联剂等。

混合搅拌**：将硅烷偶联剂、稀土氧化物填料、玻璃微珠、矿石粉末放入搅拌机，搅拌30分钟，搅拌转速为300r/min，得到混合物A。

密炼**：打开密炼机并预热至40℃，加入异戊橡胶、氟硅橡胶、硫化剂，增温至105℃，密炼8分钟，再加入步骤二制得的混合物A、热稳定剂、交联剂，升温至115℃，再混炼5分钟。

挤出成型**：将混炼后的炼胶加入双螺杆挤出机挤压成熔融状态，温度控制在170℃。

注射成型与冷却定型**：用注射机将熔融体快速注入模具中，模具合模冷却定型。

切割与包装**：开模后成品进入副模，在副模内通过切割机切边，得到终的环保橡胶隔音建筑材料，然后进行包装。

 新型隔音材料（含主涂层和封闭层）生产流程

液料制备**：

    - 称量配方所用苯丙乳液的量，放置于搅拌容器中，打开搅拌开关，转速调为600r/min。

    - 加入称量好的助剂，混合搅拌15分钟。

    - 加入称量好的增强纤维，混合搅拌10分钟，停止搅拌，封闭层液料制备完成。

粉料与液料混合**：

    - 主涂层粉料与主涂层液料按质量比为(2～6)：1进行搅拌混合得到主涂层隔音材料。

    - 封闭层粉料与封闭层液料按质量比1：(2～5)进行搅拌混合得到封闭层隔音材料。

涂覆施工**：主涂层和封闭层采用常规的方法进行涂覆施工。

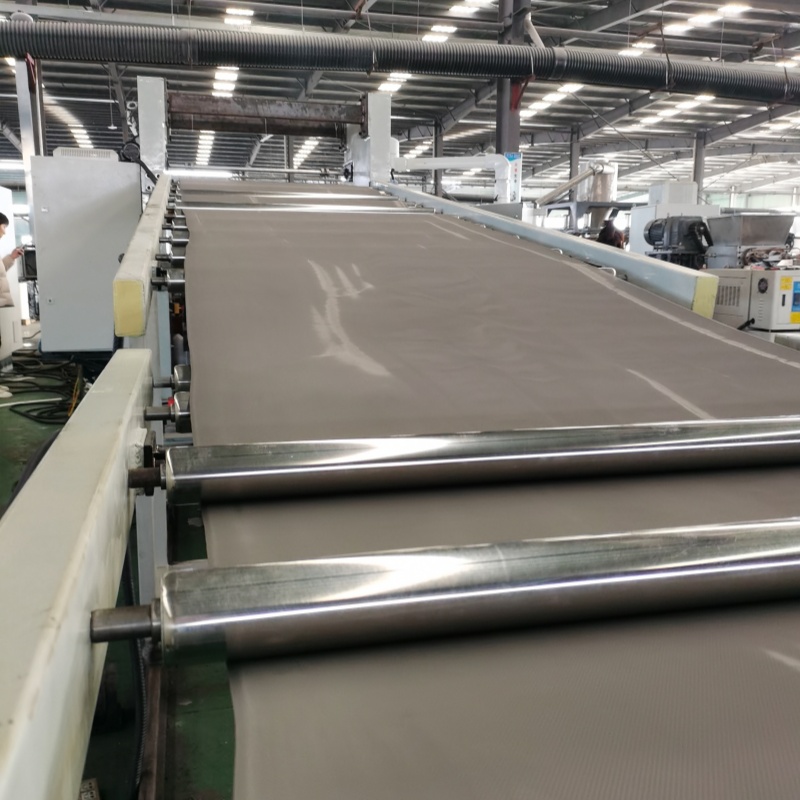

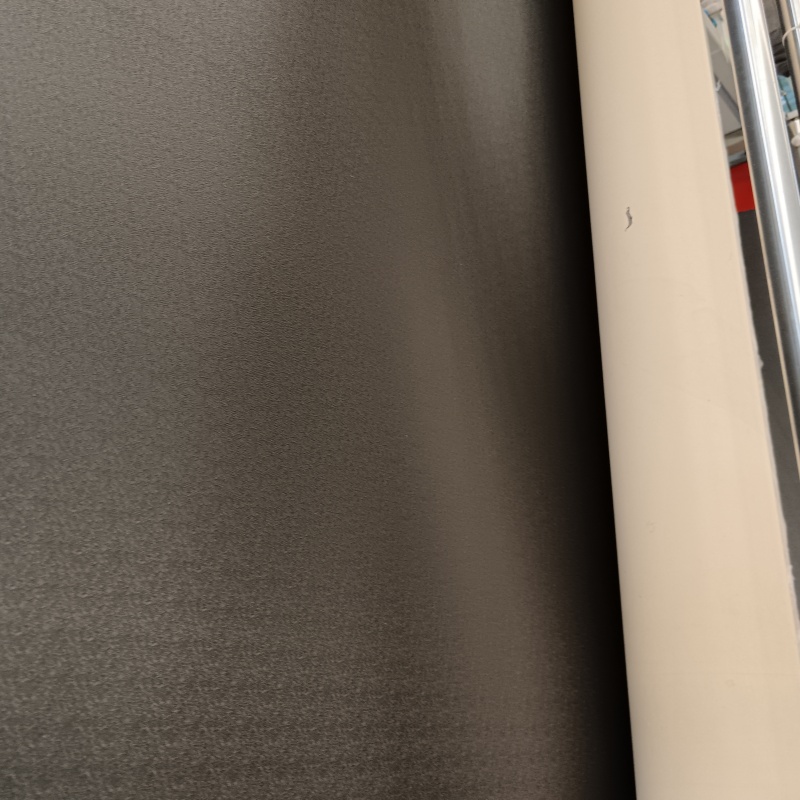

PVC隔音毡卷材生产流程

混炼**：将主要原料如橡胶、高分子材料等进行混合，形成均匀的混合物。

压延**：将混合好的原料进行压延，形成所需厚度和形状的片材。

熟化**：经过压延的片材需要经过熟化处理，以提高其物理和化学稳定性。

收卷**：熟化后的片材进行收卷，准备下一步的加工或使用。

包装**：后，将加工好的隔音毡进行包装，以便于存储和运输。
